درباره یو پی اس آنلاین ( online ups )

یو پی اس آنلاین پرکاربرد ترین نوع یو پی اس برای تامین برق سرورها و شبکه های کامپیوتری ، تجهیزات حساس پزشکی و دستگاههای مخابراتی می باشد. در این نوع یو پی اس مصرف کننده ها هیچ زمانی برق مورد نیاز خود را از بطور مستقیم از برق شهر دریافت نمی کنند بلکه نحوه عملکرد یو پی اس آنلاین online ups به این صورت است که برق ورودی ابتدا توسط رکتیفایر از AC به DC تبدیل شده و جریان مورد نیاز باطری های یو پی اس  و اینورتر را تامین می نماید و در خروجی اینورتر،برق DC مجدد به AC تبدیل می شود. در این نوع یو پی اس اینورتر همواره فعال بوده و به هیچ عنوان اختلالات برق شهری به مصرف کننده ها منتقل نمی شود و همچنین هنگام سوئیچ یو پی اس به روی باطری خروجی دارای کمترین زمان بی برقی ( delay time ) می باشد.

نحوه کارکرد یو پی اس آنلاین به چه شکلی می باشد ؟

یو پی اس آنلاین از روش تبدیل مضاعف و یا به ترجمه دیگر تبدیل دوگانه و در زبان انگلیسی double conversion برای تامین نیاز مصرف کننده ها استفاده می کند و نحوه آن به این صورت می باشد که با استفاده از یک رکتیفایر جریان AC ورودی را به به DC تبدیل کرده و این جریان DC بعد از عبور از مسیر باتریهای یو پی اس توسط یک اینورتر به جریان AC تبدیل می شود و ولتاژ مورد نیاز مصرف کننده ها را تامین می کند. در یو پی اس آنلاین ورودی برق AC باتری ها را شارژ می کند که این باتری ها تامین کننده جریان مورد نیاز اینورتر یو پی اس هستند در زمان بی برقی یو پی اس هستند در نتیجه در زمان قطع شدن برق AC ورودی نیازی به فعال شدن سوئیچ تغییر مدار جریان نبوده و در واقع فقط رکتیفایر در این چرخه کاری انجام نداده و باتری ها با تامین برق اینورتر جریان خروجی را ثابت و بدون تغییر نگه می دارند یا به بیان دیگر هیچ زمان بی برقی از وجود ندارد و این بخاطر عدم وجود سوئیچ برای تغییر مدار برق خروجی می باشد و همچنین اینکه باتری ها و رکتیفایر هر دو همزمان به اینورتر متصل هستند و در زمان قطع برق تنها رکتیفایر کاری انجام نداده و برق مورد نیاز اینورتر بطور اتومات از طریق باتری تامین می شود با بازگشت جریان AC ورودی رکتیفایر تامین جریان برای اینورتر با به عهده گرفته و همچنین شارژ باتری های یو پی اس را انجام می دهد.

زمان سوئیچ شدن به باتری در یو پی اس لاین آنلاین

همچنان که از نام یو پی اس آنلاین مشخص می باشد این یو پی اس برخط بوده و در واقع زمان بی برقی برای مصرف کننده ها نداشته و همچنین چون نیازی به تغییر مدار تامین برق مصرف کننده ها نیست یو پی اس آنلاین بدون سوئیچ عمل می کند

محافظت در برابر نویز و جریان غیر عادی در یو پی اس آنلاین

یو پی اس های آنلاین به دلیل عملکرد تبدیل مضاعف ( یعنی یک بار برق AC را به DC و دوباره برق DC را به AC تبدیل می کنند ) بالاترین میزان محافظت از مصرف کننده ها در برابر هر گونه اختلالات جریان را در میان انواع یو پی اس دارند در واقع در یو پی اس آنلاین برق AC خروجی که به مصرف کننده ها می رسد کاملا از جریان AC ورودی جدا است.

مزایای یو پی اس لاین آنلاین

  • تنظیم بهتر ولتاژ نسبت به سایر انواع یو پی اس
  • هیچگونه نوسانی در ولتاژ ندارد
  • کیفیت ولتاژ خروجی وابسته به کیفیت ولتاژ ورودی نیست
  • خروجی الکتریکی ایده آل ، بالاترین میزان محافظت در برابر بی نظمی های برقی

محدودیت های یو پی اس آنلاین

  • طراحی پیچیده تر نسبت به سایر انواع یو پی اس
  • مصرف انرژی نسبت به سایر انواع یو پی اس دارد
  • راندمان کلی یو پی اس پایین تر است ( بدلیل روشن بودن دائمی اینورتر )
  • مصرف بالاتر رکتیفایر ( بدلیل اینکه همزمان باید برق اینورتر را تامین کرده و باتری ها را شارژ کند )
  • از سایر انواع یو پی اس گرانتر است

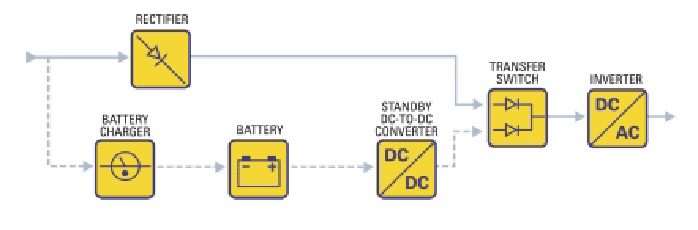

یو پی اس آنلاین دیاگرام

- سرور شبکه های کامپیوتر

- تجهیزات پزشکی

- تجهیزات اندازه گیری

- تجهیزات اتاق عمل

- کامپیوتر های سرور هاست

- یو پی اس های توان بالا
