یو پی اس آنلاین چیست؟ مزایا، نحوه کارکرد و راهنمای انتخاب
-
یو پی اس کاران - دسته بندی : مقالات تخصصی یو پی اس
- بدون دیدگاه

راهنمای مطالعه
یو پی اس آنلاین (Online UPS) نوعی منبع تغذیه بدون وقفه با فناوری تبدیل دوگانه است که برق ورودی را ابتدا از AC به DC و سپس دوباره به AC تبدیل میکند. در این ساختار، اینورتر همواره در مدار است و هنگام قطع برق، باتری بدون ایجاد وقفه انرژی موردنیاز تجهیزات را تأمین میکند. به همین دلیل، یو پی اس آنلاین برای محافظت از سرورها، تجهیزات شبکه، دستگاههای پزشکی و سیستمهای صنعتی حساس در برابر قطعی برق، نوسان ولتاژ و برخی اختلالات شبکه انتخاب مناسبی محسوب میشود.
در این مقاله، نحوه عملکرد یو پی اس آنلاین، مزایا و محدودیتها، تفاوت آن با مدلهای آفلاین و لاین اینتراکتیو و معیارهای انتخاب دستگاه مناسب را بررسی میکنیم. اگر قصد مقایسه مدلها، بررسی مشخصات و استعلام قیمت را دارید، میتوانید به صفحه خرید یو پی اس آنلاین مراجعه کنید.

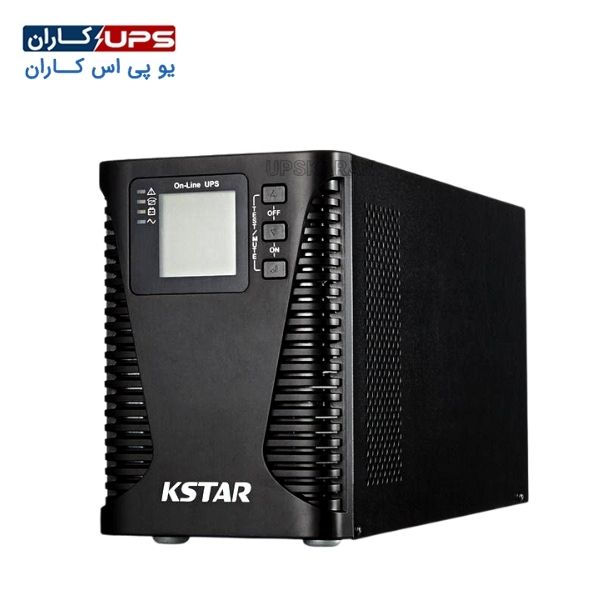

یو پی اس آنلاین چیست؟
یو پی اس آنلاین یا Online Double Conversion پیشرفتهترین توپولوژی رایج در سیستمهای برق اضطراری است. در این نوع یو پی اس، برق AC ورودی ابتدا به برق DC تبدیل میشود و پس از عبور از باس DC، اینورتر آن را دوباره به برق AC پایدار تبدیل میکند. در حالت عادی، رکتیفایر انرژی موردنیاز اینورتر را تأمین و همزمان باتریها را شارژ میکند.
هنگام قطع برق، باتری بدون تغییر مسیر خروجی، انرژی موردنیاز اینورتر یو پی اس آنلاین را تأمین میکند. ازآنجاکه اینورتر همواره در مدار است، انتقال از برق شهر به باتری بدون وقفه و با زمان انتقال صفر انجام میشود. این ساختار همچنین میتواند اثر بسیاری از اختلالات برق ورودی مانند افت و افزایش ولتاژ، تغییرات فرکانس و نویزهای الکتریکی را کاهش دهد و خروجی پایدارتری در اختیار تجهیزات قرار دهد.
یو پی اس آنلاین بیشتر برای تجهیزاتی مناسب است که حتی یک وقفه چند میلیثانیهای یا نوسان برق میتواند باعث خاموششدن، راهاندازی مجدد، اختلال در عملکرد یا از دست رفتن اطلاعات آنها شود. سرورها و تجهیزات شبکه، دستگاههای پزشکی حساس، سیستمهای مخابراتی، تجهیزات آزمایشگاهی و برخی ماشینآلات صنعتی از مهمترین کاربردهای آن هستند.

شماتیک کارکرد یو پی اس آنلاین
مدار یو پی اس آنلاین در حالت نرمال
یو پی اس آنلاین در حالت نرمال یعنی زمانی که به برق شبکه توزیع متصل هستند ابتدا با استفاده از رکتیفایر برق 220 ولت AC را به برق DC تبدیل کرده و سپس برق DC را به برق 220 ولت AC تبدیل می کنند، با اینکار در واقع مصرف کننده ها بطور کامل از شبکه توزیع جدا بوده و اختلالات شبکه بر روی آنها هیچ گونه تاثیری نخواهد داشت همچنین برق DC تولید شده بعد از رکتیفایر برای شارژ شدن باتری های یو پی اس مورد استفاده قرار می گیرد.

مدار یو پی اس آنلاین در حالت باتری
یو پی اس آنلاین در زمانی که برق شبکه قطع شود، برق مورد نیاز مصرف کننده ها را از طریق باتری های یو پی اس تامین می کنند بدلیل اینکه در این مدل یو پی اس، اینورتر دستگاه بصورت دائم روشن و در مدار است نیاز به سوئیچ شدن بر روی باتری نداشته و در زمان بی برقی تنها رکتیفایر از مدار حذف شده و ادامه تامین برق توسط باتری صورت می گیرد.

البته یو پی اس آنلاین در مقایسه با مدلهای آفلاین و لاین اینتراکتیو معمولاً قیمت بالاتر، مصرف انرژی بیشتر و سیستم خنککننده فعالتری دارد؛ بنابراین برای انتخاب درست باید میزان حساسیت تجهیزات، توان مصرفی، مدت برقدهی موردنیاز و بودجه را در نظر گرفت. برای درک بهتر تفاوتها، در ادامه سه توپولوژی اصلی یو پی اس را بررسی میکنیم.
دستگاه های یو پی اس آفلاین
یو پی اس های آفلاین ابتدایی ترین نوع یو پی اس هستند. در یو پی اس آفلاین باتریها به صورت مستقیم به مصرف کننده ها متصل نیستند و جریان برق به صورت مستقیم از برق شهری به تجهیزات میرسد. یو پی اس آفلاین زمانی که قطعی برق یا اختلالات شبکه توزیع را شناسایی کند، بسرعت برق مصرف کننده ها را از شبکه جدا کرده و از طریق باتری های خود تامین می کند.
دستگاه های یو پی اس آفلاین از یک یا دو باتری داخلی 7 آمپر یا باتری 9 آمپر برای تامین جریان مصرف کننده ها، یک یکسو کننده یا شارژ برای حفظ ولتاژ، یک اینورتر برای تامین برق 220 ولت و یک سوئیچ استاتیک برای انتقال خودکار بار بین برق و اینورتر تشکیل شدهاند و مناسب برای لوازم الکترونیکی معمولی، کامپیوترهای خانگی و تجهیزات امنیتی مثل دوربین های مداربسته هستند.
دستگاه های یو پی اس لاین اینتراکتیو
یو پی اس های لاین اینتراکتیو توانایی تصحیح نوسانات جزئی برق را بدون تعویض باتری دارد. این نوع یو پی اس مجهز به یک تصحیح کننده ولتاژ است که ولتاژهای پایین و ولتاژ های بالاتر از نرمال را تنظیم می کند این تنظیم و تقویت ولتاژ به صورت اتوماتیک انجام میشود و جلوی افت ولتاژ یا افزایش آن را میگیرد تا تجهیزات به صورت پایدار به کار خود ادامه دهند و ولتاژ ثابتی را دریافت کنند.
یو پی اس های لاین اینتراکتیو بصورت یک راه حل میانی بین یو پی اسهای آفلاین و آنلاین محسوب میشوند و از مزایایی نظیر کارایی بالا و هزینه معقول برخوردار هستند. مدلهای یو پی اس لاین اینتراکتیو نیز برای لوازم الکترونیکی خانگی، سیستمهای بازی، کامپیوتر های شخصی و سرورهای کوچک تا متوسط مناسب هستند. سیستم های UPS تعامل خطی یا line interactive برای محافظت از تجهیزات غیر حیاتی ایده آل هستند و معمولاً یو پی اس های خانگی و یا یو پی اس هایی که برای تجهیزات اداری مورد استفاده قرار می گیرند از این دسته هستند.

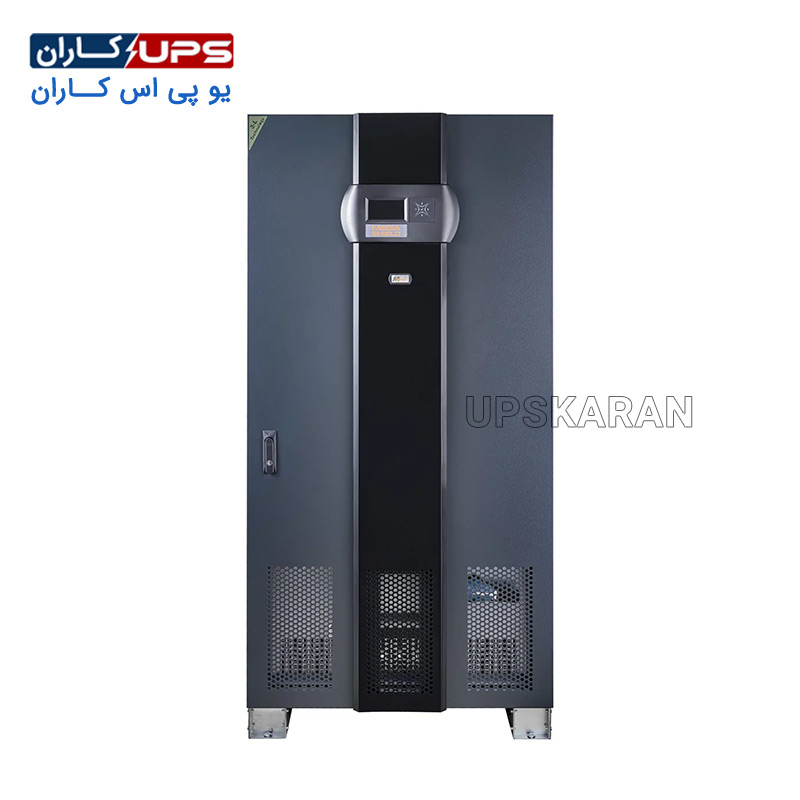

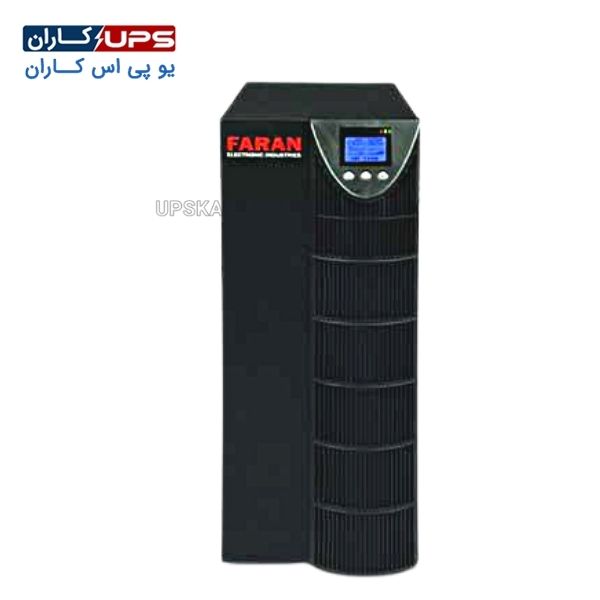

دستگاه های یو پی اس آنلاین
یو پی اس های آنلاین با تبدیل دوگانه، بدون توجه به شرایط برق ورودی، بیشترین محافظت را در برابر قطعی برق و هرگونه اختلال شبکه ارائه می کنند. در یک یو پی اس آنلاین با تبدیل دوگانه برق AC ورودی به DC و سپس به AC تبدیل می شود، در واقع یو پی اس آنلاین خودش مجدد برق 220 ولت را تولید کرده و عملا تجهیزاتی که به این دستگاه متصل هستند به برق شهری وصل نیستند و از برق تولید شده در یو پی اس آنلاین استفاده می کنند. همچنین دستگاه های آنلاین زمان انتقال صفر دارند زیرا در یو پی اس آنلاین نیازی به سوئیچ اینورتر نیست، چون اینورتر همیشه در حال تولید برق است.
مزایای یو پی اس آنلاین
مهمترین مزیت یو پی اس آنلاین، تأمین برق بدون وقفه و پایدار برای تجهیزات حساس است. در این سیستم، اینورتر همیشه برق خروجی را تولید میکند؛ بنابراین هنگام قطع برق، باتری بدون نیاز به تغییر مسیر خروجی وارد عمل میشود. مهمترین مزایای UPS آنلاین عبارتاند از:
- زمان انتقال صفر: هنگام قطع برق، تغذیه تجهیزات بدون وقفه از طریق باتری ادامه پیدا میکند. این ویژگی احتمال خاموششدن یا راهاندازی مجدد تجهیزات حساس را کاهش میدهد.
- تثبیت پیوسته ولتاژ و فرکانس: فرایند تبدیل دوگانه باعث میشود خروجی دستگاه وابستگی کمتری به تغییرات برق ورودی داشته باشد و برق پایدارتری به تجهیزات برسد.
- کاهش اثر اختلالات شبکه برق: یو پی اس آنلاین میتواند اثر بسیاری از مشکلات برق ورودی مانند افت و افزایش ولتاژ، نویز الکتریکی و تغییرات فرکانس را کاهش دهد. میزان حفاظت دقیق به مشخصات فنی هر دستگاه بستگی دارد.
- خروجی سینوسی کامل: مدلهای استاندارد یو پی اس آنلاین معمولاً برق خروجی سینوسی کامل تولید میکنند و برای تجهیزاتی با منابع تغذیه حساس یا دارای PFC فعال مناسبتر هستند.
- امکان مدیریت و نظارت پیشرفته: بسیاری از مدلهای آنلاین از قابلیتهایی مانند نمایش وضعیت دستگاه، ثبت خطا، خاموشکردن کنترلشده تجهیزات و مدیریت از راه دور از طریق کارت شبکه یا SNMP پشتیبانی میکنند.
- قابلیت استفاده از بایپس: در بسیاری از دستگاههای آنلاین، مسیر بایپس امکان انتقال بار به برق ورودی را هنگام اضافهبار، بروز خطا یا انجام تعمیرات فراهم میکند. نوع بایپس و نحوه عملکرد آن باید در مشخصات فنی دستگاه بررسی شود.
این ویژگیها، یو پی اس آنلاین را به گزینهای مناسب برای اتاقهای سرور، دیتاسنترها، تجهیزات شبکه، سیستمهای مخابراتی، دستگاههای پزشکی حساس، آزمایشگاهها و تجهیزات صنعتی دقیق تبدیل میکند. بااینحال، انتخاب مدل مناسب باید بر اساس توان مصرفی تجهیزات، مدت برقدهی موردنیاز و الزامات فنی محل نصب انجام شود.

کاربردهای یو پی اس آنلاین
یو پی اس آنلاین بیشتر برای تجهیزاتی استفاده میشود که وقفه کوتاه در تأمین برق یا اختلالات ولتاژ میتواند عملکرد آنها را مختل کند، موجب از بین رفتن اطلاعات شود یا به قطعات حساس آسیب برساند.
استفاده از یو پی اس آنلاین در تجهیزات پزشکی و آزمایشگاهی
در بیمارستانها، مراکز درمانی و آزمایشگاهها، پایداری برق برای عملکرد صحیح بسیاری از تجهیزات حساس اهمیت دارد. یو پی اس آنلاین با تأمین پیوسته برق و کنترل ولتاژ خروجی میتواند برای دستگاههای مانیتورینگ بیمار، تجهیزات آزمایشگاهی، سیستمهای اتاق عمل، بخشهای ICU و CCU و برخی تجهیزات تصویربرداری مورد استفاده قرار گیرد.
ظرفیت، نوع فاز و زمان پشتیبانی یو پی اس باید براساس توان واقعی دستگاه، مشخصات اعلامشده توسط سازنده و زیرساخت برق مرکز درمانی تعیین شود؛ بهخصوص تجهیزات پزشکی پرتوان به طراحی اختصاصی نیاز دارند. برای بررسی کاملتر میتوانید صفحه یو پی اس برای تجهیزات پزشکی و بیمارستانها را مطالعه کنید.
استفاده از یو پی اس آنلاین در دیتاسنترها و اتاق سرور
در دیتاسنترها و اتاقهای سرور، حتی یک وقفه کوتاه در تأمین برق ممکن است باعث ریاستارت سرورها، قطع دسترسی به سرویسها یا از بین رفتن اطلاعات ذخیرهنشده شود. یو پی اس آنلاین با تأمین پیوسته برق و ارائه خروجی پایدار، برای حفاظت از سرورها، تجهیزات ذخیرهسازی، سوئیچها، روترها و سایر تجهیزات شبکه مناسب است.
ظرفیت یو پی اس اتاق سرور باید براساس مجموع توان واقعی تجهیزات، میزان توسعه آینده، زمان لازم برای خاموشکردن ایمن سیستمها یا روشنشدن ژنراتور و سطح افزونگی موردنیاز تعیین شود. قابلیتهایی مانند اتصال SNMP و مانیتورینگ از راه دور نیز امکان بررسی وضعیت دستگاه و باتریها را فراهم میکنند. برای اطلاعات بیشتر، مقاله نکات ضروری درباره یو پی اس اتاق سرور را مطالعه کنید.

چه زمانی یو پی اس آنلاین انتخاب مناسبی است؟
یو پی اس آنلاین زمانی انتخاب مناسبتری است که تداوم کار تجهیزات و کیفیت برق خروجی اهمیت بیشتری از هزینه اولیه دستگاه داشته باشد. اگر حتی یک وقفه کوتاه بتواند باعث خاموششدن تجهیزات، اختلال در فرایندها، توقف خدمات یا از دست رفتن اطلاعات شود، استفاده از سیستم Online Double Conversion میتواند ریسک این اتفاقات را کاهش دهد.
مهمترین کاربردهای یو پی اس آنلاین عبارتاند از:
سرورها و تجهیزات شبکه: خاموششدن ناگهانی سرورها، تجهیزات ذخیرهسازی، سوئیچها و روترها میتواند دسترسی به اطلاعات و خدمات سازمان را مختل کند. در اتاقهای سرور، بسته به فضای نصب میتوان از مدلهای یو پی اس رکمونت یا تاور استفاده کرد.
تجهیزات پزشکی و آزمایشگاهی حساس: دستگاههایی که به برق پایدار و بدون وقفه نیاز دارند باید بر اساس توان مصرفی، حساسیت الکتریکی و الزامات اعلامشده توسط سازنده بررسی شوند. در صفحه یو پی اس برای تجهیزات پزشکی میتوانید با الزامات این کاربرد بیشتر آشنا شوید.
مراکز مالی و خدمات آنلاین: بانکها، شرکتهای پرداخت، فروشگاههای اینترنتی و مراکز پردازش اطلاعات برای جلوگیری از توقف خدمات و اختلال در تراکنشها به زیرساخت برق پشتیبان مطمئن نیاز دارند.
تجهیزات مخابراتی و ارتباطی: قطع برق در مراکز تلفن، تجهیزات انتقال داده و سامانههای ارتباطی ممکن است باعث قطع دسترسی کاربران و توقف خدمات شود.
سیستمهای کنترل و تجهیزات صنعتی دقیق: در خطوط تولید، سیستمهای اتوماسیون، ابزارهای اندازهگیری و تجهیزات کنترل، نوسان یا قطع ناگهانی برق میتواند عملکرد دستگاهها یا فرایند تولید را مختل کند.
محلهایی با برق ورودی ناپایدار: در مناطقی که افت ولتاژ، تغییرات فرکانس، نویز الکتریکی یا قطعیهای مکرر وجود دارد، یو پی اس آنلاین میتواند برق خروجی پایدارتری برای تجهیزات حساس فراهم کند.
بااینحال، استفاده از یو پی اس آنلاین برای تمام وسایل برقی ضروری نیست. برای تجهیزاتی مانند مودم، کامپیوتر خانگی، دستگاههای اداری معمولی یا سیستمهای نظارتی سبک، ممکن است یک یو پی اس آفلاین یا لاین اینتراکتیو پاسخگوی نیاز باشد. در چنین کاربردهایی بهتر است ابتدا شرایط مصرف و گزینههای مناسب برای یو پی اس خانگی بررسی شود.
بنابراین، تصمیمگیری نباید فقط بر اساس قیمت یا توان اسمی دستگاه انجام شود. حساسیت تجهیزات، هزینه احتمالی توقف فعالیت، کیفیت برق محل و مدت برقدهی موردنیاز مشخص میکند که آیا یو پی اس آنلاین انتخاب مناسبی است یا خیر.

چطور یو پی اس آنلاین مناسب انتخاب کنیم؟
برای انتخاب یو پی اس آنلاین نباید فقط به ظرفیت اسمی یا قیمت دستگاه توجه کرد. توان واقعی تجهیزات، مدت برقدهی، نوع باتری، تعداد فازها و شرایط محل نصب همگی در انتخاب مدل مناسب تأثیر دارند. مهمترین معیارهایی که باید بررسی شوند عبارتاند از:
توان مصرفی تجهیزات
توان مصرفی تمام تجهیزاتی را که قرار است به یو پی اس متصل شوند، بر حسب وات محاسبه کنید. ظرفیت یو پی اس باید از مجموع بار مصرفی بیشتر باشد و توان لحظهای یا جریان راهاندازی تجهیزاتی مانند موتور، پمپ و دستگاههای دارای کمپرسور نیز در محاسبات در نظر گرفته شود. معمولاً درنظرگرفتن مقداری ظرفیت اضافه، از کارکرد دائمی دستگاه در حداکثر توان جلوگیری میکند.
ظرفیت بر حسب VA و توان واقعی بر حسب وات
ظرفیت یو پی اس با VA یا kVA اعلام میشود؛ اما توان واقعی قابلاستفاده آن با وات و ضریب توان خروجی ارتباط دارد. دو دستگاه با ظرفیت اسمی یکسان ممکن است توان واقعی متفاوتی ارائه دهند؛ بنابراین هنگام مقایسه مدلها، هم مقدار VA و هم حداکثر توان خروجی بر حسب وات را بررسی کنید.
مدت برقدهی موردنیاز
زمان پشتیبانی باتری به توان مصرفی تجهیزات، تعداد و ظرفیت باتریها، راندمان یو پی اس و وضعیت سلامت باتری بستگی دارد. ابتدا مشخص کنید تجهیزات باید فقط برای خاموششدن ایمن چند دقیقه روشن بمانند یا در تمام مدت قطعی برق به کار ادامه دهند. برای زمانهای پشتیبانی طولانیتر معمولاً به باتریهای خارجی و کابینت باتری نیاز است.
تکفاز یا سهفاز بودن ورودی و خروجی
نوع برق محل نصب و تجهیزات مصرفکننده باید با ساختار فاز یو پی اس هماهنگ باشد. دستگاههای آنلاین میتوانند دارای ساختار تکفاز به تکفاز، سهفاز به تکفاز یا سهفاز به سهفاز باشند. انتخاب نادرست ساختار فاز میتواند نصب دستگاه را با مشکل مواجه کند.
نوع نصب و فضای در دسترس

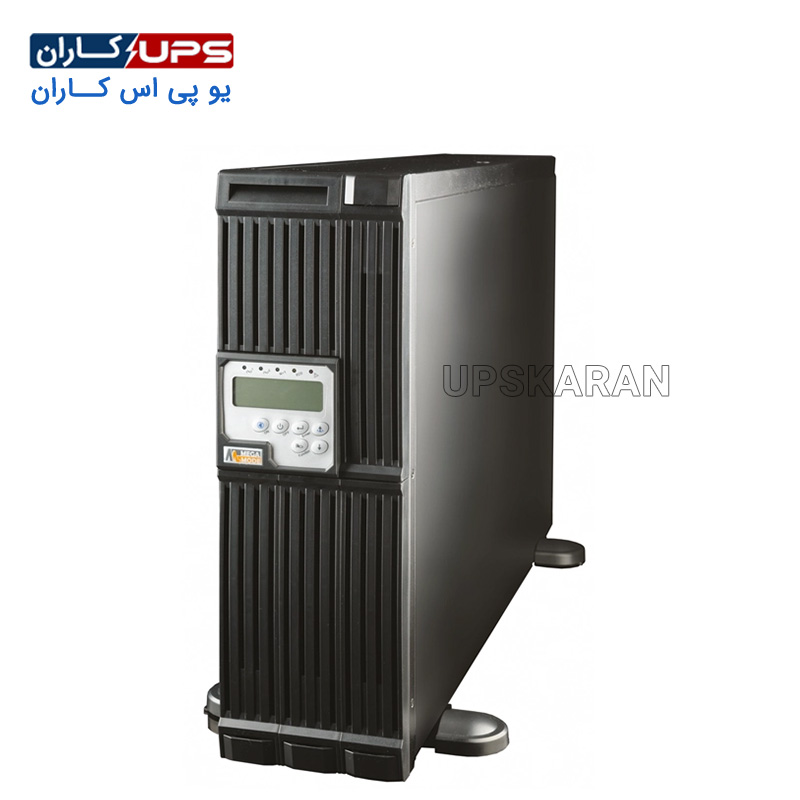

یو پی اسهای آنلاین در مدلهای تاور، رکمونت و قابلتبدیل رکمونت/تاور عرضه میشوند. برای اتاق سرور معمولاً مدل رکمونت و برای محیطهای اداری یا صنعتی مدل تاور مناسبتر است. ابعاد دستگاه، فضای تهویه، صدای فن و امکان دسترسی برای تعمیر و تعویض باتری را نیز بررسی کنید.
بایپس و سازگاری با ژنراتور
وجود بایپس استاتیک میتواند هنگام اضافهبار یا بروز خطا به حفظ تغذیه بار کمک کند. بایپس تعمیراتی نیز امکان سرویس دستگاه را بدون خاموشکردن کامل تجهیزات فراهم میکند. اگر یو پی اس همراه ژنراتور استفاده میشود، محدوده قابلقبول ولتاژ و فرکانس ورودی و سازگاری دستگاه با ژنراتور باید بررسی شود.
امکانات ارتباطی و مدیریت از راه دور
درگاههای USB و RS-232 برای اتصال مستقیم و کارت SNMP برای مشاهده وضعیت و مدیریت یو پی اس از طریق شبکه کاربرد دارند. توجه داشته باشید که وجود درگاه RJ-45 همیشه به معنی قابلیت مدیریت شبکه نیست و در بعضی مدلها فقط برای محافظت از خطوط ارتباطی استفاده میشود.
راندمان و حالت ECO
راندمان بالاتر باعث کاهش مصرف انرژی و گرمای تولیدشده میشود. برخی دستگاهها حالت ECO دارند؛ اما در این حالت ممکن است بار مستقیماً از مسیر بایپس تغذیه شود و سطح حفاظت یا زمان انتقال با حالت تبدیل دوگانه متفاوت باشد. پیش از فعالکردن این قابلیت، شرایط عملکرد آن را در دفترچه دستگاه بررسی کنید.
گارانتی و خدمات فنی
دسترسی به خدمات نصب، قطعات یدکی، باتری سازگار و پشتیبانی فنی در انتخاب یو پی اس اهمیت زیادی دارد. همچنین مدت گارانتی دستگاه و باتری، شرایط نگهداری و امکان سرویس در محل را پیش از خرید بررسی کنید.
انتخاب یو پی اس آنلاین صرفاً بر اساس ظرفیت اسمی میتواند به خرید دستگاهی ضعیفتر یا گرانتر از نیاز واقعی منجر شود. برای انتخاب دقیق، بهتر است فهرست تجهیزات، توان مصرفی، مدت برقدهی موردنیاز، نوع برق محل و شرایط نصب مشخص شود و سپس مدلهای سازگار با این نیازها مقایسه شوند.
جمع بندی
یو پی اس آنلاین با فناوری تبدیل دوگانه، زمان انتقال صفر و خروجی پایدار، برای تجهیزاتی مناسب است که قطعی یا نوسان برق میتواند عملکرد آنها را مختل کند. سرورها، تجهیزات شبکه، دستگاههای پزشکی حساس، سیستمهای مخابراتی و تجهیزات کنترل صنعتی از مهمترین کاربردهای این نوع یو پی اس هستند.
بااینحال، یو پی اس آنلاین همیشه بهترین انتخاب برای تمام تجهیزات نیست. حساسیت مصرفکنندهها، توان واقعی موردنیاز، مدت برقدهی، نوع برق ورودی و خروجی، شرایط نصب و بودجه باید پیش از انتخاب دستگاه بررسی شوند. در کاربردهای کمحساسیت، ممکن است یک یو پی اس آفلاین یا لاین اینتراکتیو نیز پاسخگوی نیاز باشد.
برای انتخاب دقیق، ابتدا فهرست تجهیزات، مجموع توان مصرفی و مدت پشتیبانی موردنیاز را مشخص کنید. کارشناسان یو پی اس کاران میتوانند بر اساس این اطلاعات، ظرفیت دستگاه، تعداد باتریها و مدلهای مناسب را بررسی کنند. برای دریافت مشاوره تخصصی و استعلام قیمت میتوانید با شماره 02171057368 تماس بگیرید.
سوالات متداول
یو پی اس آنلاین دقیقاً چه کاری انجام میدهد؟
برق ورودی را بازتولید میکند تا خروجی با ولتاژ کاملاً ثابت، موج سینوسی تمیز و بدون کوچکترین نوسان تحویل تجهیزات حساس شود.
زمان سوییچ در یو پی اس آنلاین چقدر است؟
صفر میلیثانیه؛ به دلیل حضور دائمی اینورتر در مدار، هنگام قطع برق حتی یک لحظه هم وقفه ایجاد نمیشود.
تفاوت اصلی مدل آنلاین با آفلاین و لاین اینتراکتیو چیست؟
مدل آنلاین زمان انتقال صفر و خروجی کاملاً ایزوله دارد، در حالی که مدلهای دیگر هنگام قطع برق چند میلیثانیه تاخیر در انتقال به باتری دارند.
یو پی اس آنلاین برای چه دستگاههایی ضروری است؟
برای اتاقهای سرور، تجهیزات حساس شبکه، دستگاههای پزشکی و آزمایشگاهی، و سیستمهایی که با یک وقفه لحظهای آسیب میبینند.
