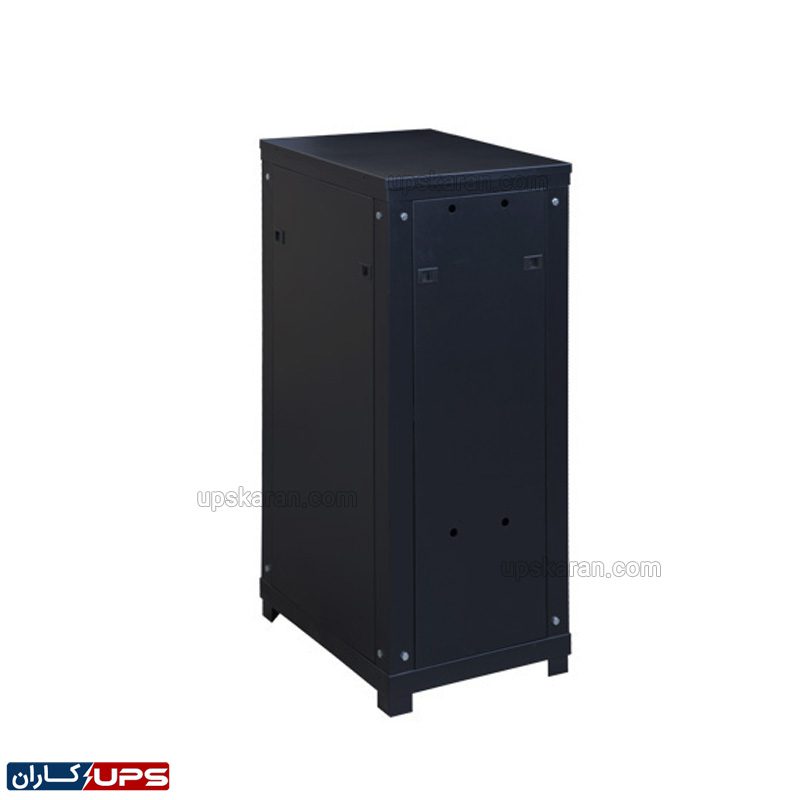

کابینت باتری یو پی اس سه طبقه
استعلام قیمت
کابینت باتری یو پی اس سهطبقه، محفظهای صنعتی و مستحکم برای استقرار متمرکز و ایمنسازی بانکهای باتری با ولتاژ متوسط رو به بالا در سیستمهای برق اضطراری است. این کابینت با استفاده بهینه از فضای عمودی در سه طبقه مجزا، ظرفیت نگهداری باتریها را بدون اشغال فضای مازاد در سطح زمین افزایش داده و از خطرات اتصال کوتاه، آسیبهای فیزیکی، نشست گردوغبار و دسترسی افراد غیرمجاز جلوگیری میکند. طراحی مدولار این سازه، آن را به گزینهای کاربردی برای اتاقهای سرور، مراکز درمانی، شعب بانکی و کارخانجات تبدیل کرده است.
| وزن | 32-38 کیلوگرم |
|---|---|
| ابعاد | 85 × 48 × 120 سانتیمتر |
| جنس بدنه | ورق فولادی |
| نوع پوشش | رنگ الکترواستاتیک |
تعداد طبقات
سه طبقه
ظرفیت باتری
6 تا 24 عدد (بسته به آمپر و ابعاد)
نوع پوشش
رنگ الکترواستاتیک
جنس بدنه
ورق فولادی
کابینت باتری یو پی اس سهطبقه با هدف تجمیع عمودی، ایمنسازی الکتریکی و بهینهسازی چیدمان این بانکهای باتری سنگین طراحی و ساخته شده است. در پروژههای اداری و صنعتی که از یوپیاسهای توانبالا استفاده میشود، قرار دادن باتری روی زمین نه تنها از نظر ایمنی خطرآفرین بوده، بلکه مساحت مفید زیادی را اشغال میکند.
ساختار سهطبقه این محفظه امکان تفکیک منظم سلولها را فراهم کرده و فواصل کابلکشی بینطبقهای را به حداقل میرساند. وجود منافذ کرکرهای در دیوارههای جانبی و پشتی در کنار فضای خالی بین طبقات، تهویه همرفتی مناسبی ایجاد میکند تا گرمای تولیدشده در سیکلهای شارژ پیوسته و گازهای متصاعده به سرعت دفع شوند. این کنترل دما مانع از کاهش ظرفیت شیمیایی و بادکردگی باتریها شده و دوام باتریها را افزایش میدهد.
نحوه چیدمان و حداکثر ظرفیت
ظرفیت نامی باتری | حداکثر تعداد باتری | نحوه چیدمان فیزیکی |
|---|---|---|
7 الی 9 آمپر | 18 تا 24 عدد | 6 الی 8 عدد در هر طبقه |
12 الی 18 آمپر | 12 عدد | 4 عدد در هر طبقه |
28 الی 42 آمپر | 12 عدد | 4 عدد در هر طبقه |
65 آمپر | 6 الی 9 عدد | 2 الی 3 عدد در هر طبقه |
100 آمپر | 6 عدد | 2 عدد در هر طبقه |
ویژگی های فنی و ساختاری کابینت باتری یو پی اس سه طبقه
- شاسیکشی مقاوم و تحمل بار طبقات: مجهز به تقویتکنندهها و پلهای فلزی دوبل در زیر هر سینی برای تحمل وزن توزیعشده استاتیکی تا بیش از ۳۸۰ کیلوگرم بدون تغییر فرم اسکلت.
- پوشش مقاوم ضداسید و حرارت: بدنه ساختهشده از ورق فولادی با ضخامت ۱ تا ۱.۵ میلیمتر و پوشش رنگ الکترواستاتیک کورهای برای مقاومت کامل در برابر خطوخش، رطوبت محیطی و بخارات اسیدی.
- گردش هوای طبیعی و هدایت گرما: دارای شیارهای تهویه لور (Louver) در طرفین و روزنههای انتقال جریان هوا بین طبقات برای خروج هوای گرم حاصل از دشارژ سنگین.
- مجاری کابلکشی استاندارد و ایمنی الکتریکی: سوراخهای پانچشده همراه با گلندهای لاستیکی ضدسایش جهت هدایت امن سیمها میان طبقات و خروجی به سمت یو پی اس، به همراه ترمینال مجزای اتصال به ارت.
- دسترسی سریع در سرویسهای دورهای: امکان باز شدن پنلهای طرفین و زاویه بازشوی وسیع درب جلو جهت تست ولتاژ تکتک باتریها و آچارکشی سربندیها بدون نیاز به تخلیه کل کابینت.
- امنیت فیزیکی: مجهز به قفل سوییچی فلزی جهت جلوگیری از دسترسی اپراتورهای نامربوط و حفظ ایمنی افراد در برابر شوک ناشی از ولتاژهای بالای DC.
نکات مهم هنگام خرید کابینت باتری یو پی اس سه طبقه
- تطبیق ابعاد دقیق طول، عرض و ارتفاع باتری با فضای مفید هر طبقه
- چیدمان باتریهای سنگینتر در طبقات پایینتر جهت حفظ تعادل
- بررسی ضخامت ورق و توان تحمل بار سینی طبقهها پیش از جایگذاری باتریهای ظرفیت بالا
- ایجاد فاصله حداقل ۱ تا ۲ سانتیمتری بین بدنه باتریها برای عبور جریان آزاد هوا
- مهار کامل کابلهای ارتباطی بینطبقهای برای جلوگیری از فشار روی ترمینالها
- اتصال مطمئن بدنه کابینت به سیستم همبندی و زمین (ارت) حفاظتی
