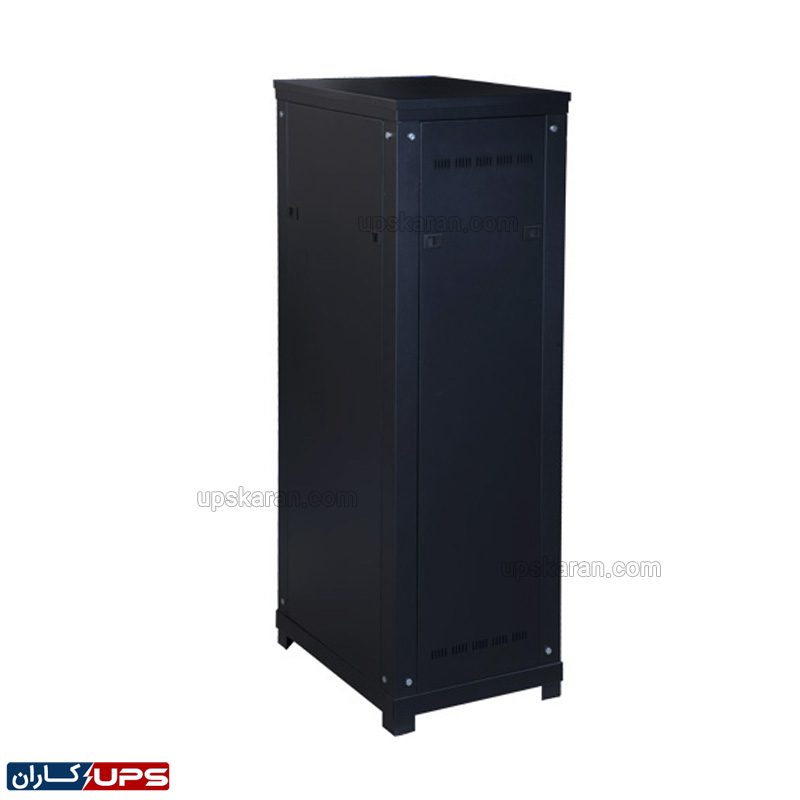

کابینت باتری یو پی اس چهار طبقه
استعلام قیمت
کابینت باتری یو پی اس چهار طبقه، محفظهای صنعتی، فوقالعاده مقاوم و با بالاترین ظرفیت چینش عمودی برای سازماندهی و محافظت از باتریها در سیستمهای برق اضطراری توانبالا، دیتاسنترها و مصارف سنگین صنعتی است. این کابینت با استفاده بهینه از ارتفاع در چهار سینی مجزا، امکان تجمیع بزرگترین استرینگهای باتری را با کمترین اشغال سطح مفید زمین فراهم میسازد. ساختار فولادی تقویتشده آن علاوه بر ممانعت از خطرات ناشی از اتصال کوتاه ترمینالها و شوکهای الکتریکی ولتاژ DC بالا، از آسیبهای فیزیکی، تجمع گردوغبار و دسترسی افراد غیرمجاز جلوگیری کرده و چیدمان باتریها را کاملاً اصولی و ایمن میکند.
| وزن | 42-48 کیلوگرم |
|---|---|
| ابعاد | 80 × 50 × 150 سانتیمتر |
| جنس بدنه | ورق فولادی |
| نوع پوشش | رنگ الکترواستاتیک |
تعداد طبقات
چهار طبقه
ظرفیت باتری
8 تا 32 عدد (بسته به آمپر و ابعاد)
نوع پوشش
رنگ الکترواستاتیک
جنس بدنه
ورق فولادی
کابینت باتری یو پی اس چهار طبقه با هدف تجمیع عمودی، فشردهسازی حداکثری و استقرار امن این بانکهای سنگین طراحی شده است. در پروژههای حساس، بیمارستانها، دیتاسنترها و صنایع بزرگ که از یو پی اسهای آنلاین پرتوان سه فاز یا تک فاز استفاده میشود، اتصال تعداد بالایی باتری الزامی است. چیدمان افقی حجم زیادی از باتریها روی سطح زمین، فضای بسیار وسیعی را هدر داده و ریسک خطرات ایمنی الکتریکی را به شدت افزایش میدهد.
این سازه با تفکیک باتریها در چهار سینی مستحکم، توزیع وزنی متقارنی ایجاد کرده و مسیر کابلکشی بینسلولی را کوتاه و ایمن نگه میدارد. به منظور کنترل دمای کارکرد باتریها در طول فرآیند شارژ دائم و دشارژهای پرقدرت، منافذ تهویه متعددی در دیوارههای جانبی و پشتی در کنار فضای خالی بین طبقات در نظر گرفته شده است. این گردش هوای همرفتی، مانع از محبوس شدن گازهای اسیدی و افزایش دمای محیطی باتریها شده و از پدیده فرار حرارتی (Thermal Runaway) و بادکردگی سلولها جلوگیری میکند که نتیجه آن افزایش عمر مفید و حفظ راندمان شیمیایی بانک باتری خواهد بود.
نحوه چیدمان و حداکثر ظرفیت
ظرفیت نامی باتری | حداکثر تعداد باتری | نحوه چیدمان فیزیکی |
|---|---|---|
7 الی 9 آمپر | 24 تا 32 عدد | 6 الی 8 عدد در هر طبقه |
12 الی 18 آمپر | 16 عدد | 4 عدد در هر طبقه |
28 الی 42 آمپر | 16 عدد | 4 عدد در هر طبقه |
65 آمپر | 8 الی 12 عدد | 2 الی 3 عدد در هر طبقه |
100 آمپر | 8 عدد | 2 عدد در هر طبقه |
ویژگی های فنی و ساختاری کابینت باتری یو پی اس چهار طبقه
- شاسیکشی تقویتشده و تحمل وزن بسیار بالا: کف هر چهار سینی مجهز به پلهای دوبل تقویتی و مقاطع خمکاریشده فولادی است که امکان تحمل بار توزیعشده استاتیکی تا بیش از ۵۰۰ کیلوگرم را بدون کوچکترین انحراف، کمانش یا تغییر فرم سازه فراهم میکند.
- پوشش مقاوم ضداسید و ضدسایش: بدنه فلزی یکپارچه از ورق نورد سرد مرغوب با پوشش رنگ پودری الکترواستاتیک ضدخراش و مقاوم در برابر بخارات شیمیایی و رطوبت محیط.
- سیستم جریان هوای همرفتی طبیعی: دارای شیارهای تهویه کرکرهای (Louver) در تمامی وجوه همراه با بازشوی میانی بین طبقات جهت خروج سریع گرمای ناشی از سیکلهای شارژ و دشارژ بدون نیاز به مصرف انرژی الکتریکی.
- سیستم هدایت کابل استاندارد و ایمنی باس بار: دارای روزنههای پانچشده مجهز به گلندهای لاستیکی محافظ جهت عبور ایمن کابلهای ولتاژ بالا بین طبقات، همراه با شین یا ترمینال ارتینگ (Ground) برای مهار نشتیهای الکتریکی.
- دسترسی کامل جهت سرویس و نگهداری: پنلهای کناری با امکان جداسازی سریع و درب لولایی جلویی با زاویه بازشوی وسیع که دسترسی آسان تکنسین برای آچارکشی اتصالات و تست دورهای باتریها در تمام طبقات را میسر میسازد.
- ضریب حفاظت فیزیکی و قفل ایمن: دارای قفل سوییچی مرغوب جهت ممانعت قطعی از دسترسی پرسنل متفرقه در فضاهای عمومی و صنعتی.
نکات مهم هنگام خرید کابینت باتری یو پی اس چهار طبقه
- تطبیق دقیق ابعاد طولی، عرضی و ارتفاع مفید باتریها با فضای داخلی هر چهار طبقه
- چیدمان باتریهای سنگینتر در طبقات اول و دوم
- بررسی استحکام و ضخامت ورق سینیها متناسب با مجموع تناژ بارگذاری باتریها
- رعایت فاصله حداقل ۱ تا ۲ سانتیمتری بین دیواره باتریها جهت تبادل حرارتی و جریان آزاد هوا
- مهار اصولی کابلهای بینطبقهای و عدم اعمال فشار مکانیکی بر روی ترمینالهای سربی
- اتصال کامل ترمینال ارت بدنه کابینت به چاه ارت یا سیستم زمین مجموعه
