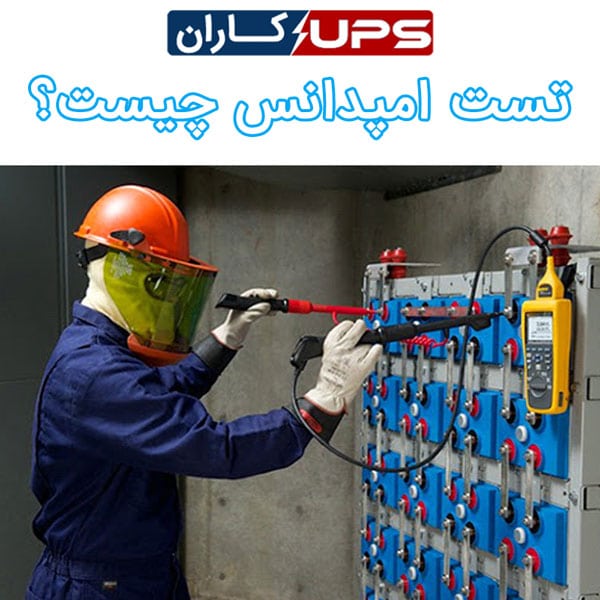

تست امپدانس باتری چیست؟

تست امپدانس باتری چیست؟

راهنمای مطالعه

خرابی باتری در سیستم‌های برق اضطراری و یو پی اس (UPS) می‌تواند باعث کاهش مدت‌زمان برق‌دهی یا اختلال در عملکرد تجهیزات هنگام قطع برق شود. به همین دلیل، بررسی دوره‌ای سلامت باتری و شناسایی نشانه‌های اولیه فرسودگی اهمیت زیادی دارد.

تست امپدانس باتری (Battery Impedance Testing) یکی از روش‌های غیرمخرب برای پایش وضعیت باتری است که با اندازه‌گیری امپدانس داخلی، به شناسایی تغییرات غیرعادی و باتری‌های مشکوک به ضعف کمک می‌کند. این آزمایش در بسیاری از سیستم‌های برق پشتیبان، بدون نیاز به قطع کامل سیستم قابل انجام است.

در این مقاله، نحوه انجام تست امپدانس، تفسیر نتایج، زمان مناسب آزمایش و کاربرد آن در باتری‌های یو پی اس را بررسی می‌کنیم. همچنین توضیح می‌دهیم چرا این آزمایش به‌تنهایی برای تعیین ظرفیت واقعی یا زمان دقیق تعویض باتری کافی نیست.

تست امپدانس باتری
تست امپدانس باتری

تست امپدانس باتری چیست و چه چیزی را اندازه می‌گیرد؟

تست امپدانس باتری (Battery Impedance Testing) روشی برای بررسی سلامت باتری و شناسایی نشانه‌های فرسودگی آن است. در این آزمایش، دستگاه مخصوصی به نام تستر امپدانس به باتری متصل می‌شود و با ارسال یک سیگنال الکتریکی ضعیف، میزان مخالفت باتری با عبور جریان متناوب را اندازه‌گیری می‌کند. نتیجه آزمایش معمولاً با واحد میلی‌اهم (mΩ) نمایش داده می‌شود.

به زبان ساده، امپدانس نشان می‌دهد باتری در برابر عبور جریان متناوب چه میزان مقاومت یا مخالفت دارد. تغییر این مقدار نسبت به اندازه‌گیری‌های قبلی می‌تواند نشانه‌ای از فرسودگی یا بروز مشکل در اجزای داخلی باتری باشد. البته بالا بودن امپدانس همیشه به معنای خراب بودن باتری نیست و باید با مقدار مرجع همان مدل مقایسه شود.

در سیستم‌های یو پی اس (UPS) و برق اضطراری، تست امپدانس به کارشناسان کمک می‌کند باتری‌هایی را که احتمال ضعیف شدن آن‌ها وجود دارد، شناسایی کنند. با ثبت و مقایسه نتایج آزمایش در دوره‌های مختلف، می‌توان تغییرات غیرعادی را زودتر تشخیص داد و برای بررسی یا سرویس باتری برنامه‌ریزی کرد.

نکته مهم این است که تست امپدانس به‌تنهایی میزان ظرفیت واقعی یا عمر باقی‌مانده باتری را مشخص نمی‌کند. برای ارزیابی دقیق‌تر سلامت باتری، ممکن است انجام آزمایش‌های دیگری مانند تست ظرفیت نیز ضروری باشد.

تست امپدانس باتری چگونه انجام می‌شود؟

برای انجام تست امپدانس باتری از دستگاهی به نام تستر امپدانس استفاده می‌شود. این دستگاه به قطب‌های باتری متصل می‌شود و با ارسال یک سیگنال الکتریکی ضعیف، وضعیت داخلی باتری را بررسی می‌کند. آزمایش معمولاً زمان زیادی نمی‌برد و در بسیاری از سیستم‌های برق اضطراری، بدون جدا کردن باتری از مدار قابل انجام است.

۱. بررسی اولیه باتری: ابتدا وضعیت ظاهری باتری و اتصالات آن بررسی می‌شود تا نشانه‌هایی مانند نشتی، آسیب‌دیدگی یا شل بودن اتصالات مشخص شود. دمای باتری نیز اهمیت دارد؛ زیرا می‌تواند بر نتیجه آزمایش تأثیر بگذارد.

۲. اتصال دستگاه تستر: کارشناس، سیم‌ها و پراب‌های دستگاه را به قطب‌های مثبت و منفی باتری متصل می‌کند. اتصال درست پراب‌ها برای اندازه‌گیری دقیق ضروری است.

۳. اندازه‌گیری امپدانس: دستگاه به‌صورت خودکار آزمایش را انجام می‌دهد و مقدار امپدانس باتری را بر حسب میلی‌اهم (mΩ) روی نمایشگر نشان می‌دهد. بعضی دستگاه‌ها ولتاژ باتری را نیز اندازه‌گیری می‌کنند.

۴. مقایسه نتایج: عدد نمایش‌داده‌شده با مقدار مرجع باتری یا نتایج آزمایش‌های قبلی مقایسه می‌شود. تغییر غیرعادی امپدانس می‌تواند نشانه‌ای از ضعیف شدن باتری باشد.

۵. بررسی بیشتر در صورت نیاز: اگر نتیجه آزمایش غیرعادی باشد، کارشناس وضعیت باتری را دقیق‌تر بررسی می‌کند. بالا بودن امپدانس همیشه به معنای خرابی قطعی باتری نیست و گاهی انجام آزمایش‌های تکمیلی مانند تست ظرفیت ضروری است.

در مجموع، تست امپدانس به شناسایی زودهنگام مشکلات احتمالی باتری کمک می‌کند. بااین‌حال، آزمایش باتری‌های متصل به UPS و تجهیزات صنعتی باید توسط فرد متخصص و با رعایت دستورالعمل‌های ایمنی انجام شود.

تفسیر نتایج تست امپدانس باتری

پس از انجام تست امپدانس باتری، دستگاه عددی را معمولاً بر حسب میلی‌اهم (mΩ) نمایش می‌دهد. این عدد اطلاعاتی درباره وضعیت داخلی باتری ارائه می‌کند، اما به‌تنهایی برای تشخیص سالم یا خراب بودن باتری کافی نیست. برای تفسیر درست نتیجه باید مقدار اندازه‌گیری‌شده با مقدار مرجع یا نتایج آزمایش‌های قبلی همان باتری مقایسه شود.

۱. امپدانس پایین چه معنایی دارد؟ اگر مقدار امپدانس در محدوده مورد انتظار سازنده باشد و نسبت به آزمایش‌های قبلی تغییر قابل‌توجهی نداشته باشد، معمولاً نشانه مثبتی از وضعیت باتری است. بااین‌حال، امپدانس پایین به‌تنهایی سلامت کامل یا ظرفیت واقعی باتری را تضمین نمی‌کند.

۲. امپدانس بالا نشانه چیست؟ افزایش امپدانس نسبت به مقدار مرجع می‌تواند نشانه‌ای از فرسودگی باتری، تغییرات داخلی یا ضعف اتصالات باشد. البته عواملی مانند دمای باتری، وضعیت شارژ و نحوه اتصال دستگاه تستر نیز ممکن است روی نتیجه اثر بگذارند.

۳. تغییر امپدانس در طول زمان: یکی از بهترین روش‌های بررسی وضعیت باتری، ثبت نتایج تست در دوره‌های مختلف است. اگر مقدار امپدانس به‌تدریج افزایش پیدا کند، ممکن است باتری در حال فرسوده شدن باشد و به بررسی بیشتری نیاز داشته باشد.

۴. مقایسه باتری‌های یک مجموعه: در سیستم‌های UPS که چند باتری مشابه به یکدیگر متصل هستند، می‌توان نتایج اندازه‌گیری آن‌ها را با هم مقایسه کرد. اگر امپدانس یکی از باتری‌ها به‌طور غیرعادی با سایر باتری‌های مشابه تفاوت داشته باشد، آن باتری باید دقیق‌تر بررسی شود.

۵. چه زمانی باتری باید تعویض شود؟ بالا بودن امپدانس به‌تنهایی دلیل قطعی برای تعویض باتری نیست. تصمیم نهایی باید با توجه به روند تغییرات امپدانس، وضعیت ظاهری، ولتاژ، سابقه عملکرد و در صورت نیاز تست ظرفیت انجام شود.

در مجموع، مهم‌ترین نکته در تفسیر تست امپدانس این است که به‌جای قضاوت بر اساس یک عدد، تغییرات باتری در طول زمان بررسی شود. این روش به شناسایی زودهنگام مشکلات احتمالی و برنامه‌ریزی بهتر برای نگهداری باتری‌های UPS کمک می‌کند.

نمای داخلی باتری سیلد اسید و توضیح اینکه تست امپدانس چه چیزی را در مسیر داخلی باتری اندازه‌گیری می‌کند

تفاوت تست امپدانس با تست مقاومت داخلی و تست ظرفیت باتری

برای بررسی سلامت باتری، روش‌های مختلفی وجود دارد که هرکدام اطلاعات متفاوتی ارائه می‌کنند. تست امپدانس، تست مقاومت داخلی و تست ظرفیت باتری از روش‌های رایج ارزیابی وضعیت باتری هستند. اگرچه این آزمایش‌ها به یکدیگر مرتبط‌اند، اما کاربرد و نتایج آن‌ها یکسان نیست.

  • تست امپدانس باتری (Impedance Test): در این روش، دستگاه با اعمال یک سیگنال الکتریکی متناوب (AC)، میزان مخالفت باتری با عبور جریان را اندازه‌گیری می‌کند. تغییر امپدانس نسبت به مقدار مرجع می‌تواند نشانه‌ای از فرسودگی یا تغییر وضعیت داخلی باتری باشد. این روش برای پایش دوره‌ای باتری‌ها کاربرد دارد.
  • تست مقاومت داخلی باتری (Internal Resistance Test): این آزمایش میزان مقاومت داخلی باتری در برابر عبور جریان را بررسی می‌کند. مقاومت داخلی را می‌توان با روش‌های مختلفی از جمله اندازه‌گیری بر پایه جریان مستقیم (DC) ارزیابی کرد. تفاوت اصلی این روش با تست امپدانس AC، نوع سیگنال و شیوه اندازه‌گیری است. نتایج این دو روش لزوماً یکسان نیستند و نباید بدون درنظرگرفتن روش آزمون با هم مقایسه شوند.
  • تست ظرفیت باتری (Capacity Test): در این آزمایش، باتری تحت شرایط مشخص تخلیه می‌شود تا میزان انرژی یا ظرفیت قابل استفاده آن بررسی شود. تست ظرفیت برخلاف تست امپدانس، توانایی واقعی باتری در تأمین انرژی طی دشارژ را ارزیابی می‌کند و برای بررسی عملکرد باتری در سیستم‌های برق پشتیبان اهمیت دارد.
دستگاه صنعتی تست امپدانس باتری

تست امپدانس باتری همچنین در محل هایی استفاده می‌شود که باتری‌ها را نمی‌توان برای تست از محل نصب آنها جدا کرد مثل سیستم های برق اضطراری که پشتیبانی از برق اماکن زیرساخت را بر عهده دارند. تست امپدانس برای هر مجموعه ای که دارای یک سیستم برق اضطراری توان بالا هستند ضروری است.

چه زمانی باید تست امپدانس باتری انجام شود؟

تست امپدانس باتری بهتر است به‌صورت دوره‌ای و پیش از بروز مشکلات جدی انجام شود. این آزمایش به کارشناسان کمک می‌کند تغییرات وضعیت باتری را در طول زمان شناسایی کنند و در صورت مشاهده نشانه‌های غیرعادی، اقدامات لازم را انجام دهند. زمان مناسب آزمایش به نوع باتری، شرایط استفاده و برنامه نگهداری سیستم بستگی دارد.

۱. هنگام نصب و راه‌اندازی باتری جدید: پس از نصب باتری‌ها و برقراری شرایط پایدار، می‌توان مقدار اولیه امپدانس را اندازه‌گیری و ثبت کرد. این مقدار به‌عنوان مبنای مقایسه در آزمایش‌های آینده استفاده می‌شود و به شناسایی تغییرات احتمالی کمک می‌کند.

۲. در برنامه نگهداری دوره‌ای: باتری‌های مورد استفاده در سیستم‌های یو پی اس (UPS) و برق اضطراری باید طبق برنامه مشخص بررسی شوند. فاصله زمانی تست امپدانس به نوع باتری، توصیه سازنده و اهمیت تجهیزات بستگی دارد و برای همه سیستم‌ها یکسان نیست.

۳. پس از مشاهده عملکرد غیرعادی باتری: اگر مدت‌زمان برق‌دهی UPS کاهش پیدا کند، هشدار مربوط به باتری نمایش داده شود یا یکی از باتری‌ها رفتار متفاوتی داشته باشد، تست امپدانس می‌تواند به شناسایی باتری مشکوک کمک کند. البته برای تشخیص علت مشکل ممکن است آزمایش‌های دیگری نیز لازم باشد.

۴. پس از شرایط غیرعادی شارژ یا دما: قرار گرفتن باتری در معرض دمای نامناسب، شارژ بیش از حد یا تخلیه شدید می‌تواند بر عملکرد و عمر آن تأثیر بگذارد. در چنین شرایطی، بررسی مجدد امپدانس در کنار سایر شاخص‌های سلامت باتری می‌تواند مفید باشد.

۵. پیش از تصمیم‌گیری درباره تعویض باتری: اگر باتری مدت زیادی در حال استفاده بوده یا نشانه‌هایی از افت عملکرد دارد، بررسی روند امپدانس می‌تواند اطلاعات تکمیلی ارائه دهد. بااین‌حال، تصمیم به تعویض باتری نباید فقط بر اساس نتیجه تست امپدانس گرفته شود.

در مجموع، بهترین روش برای پایش سلامت باتری، ثبت نتایج تست در دوره‌های مختلف و مقایسه آن‌ها با مقدار مرجع است. این کار به شناسایی تغییرات تدریجی کمک می‌کند و امکان برنامه‌ریزی بهتر برای سرویس یا بررسی تخصصی باتری‌های سیستم UPS را فراهم می‌سازد.

مزایای تست امپدانس باتری برای سیستم‌های یو پی اس

تست امپدانس در مقایسه با برخی روش‌های زمان‌بر مانند تست ظرفیت، امکان بررسی سریع‌تر باتری‌ها بدون تخلیه کامل شارژ را فراهم می‌کند. این ویژگی به‌خصوص در سیستم‌های UPS با تعداد زیادی باتری اهمیت دارد.

✅ شناسایی زودهنگام باتری‌های مشکوک: افزایش غیرعادی امپدانس نسبت به مقدار مرجع می‌تواند نشانه‌ای از فرسودگی یا تغییر وضعیت داخلی باتری باشد. این موضوع به کارشناسان کمک می‌کند باتری‌های نیازمند بررسی بیشتر را شناسایی کنند.

✅ سرعت بالای اندازه‌گیری: تست امپدانس معمولاً در مدت کوتاهی انجام می‌شود. به همین دلیل، بررسی تعداد زیادی باتری در سیستم‌های برق اضطراری با صرف زمان کمتری امکان‌پذیر است.

✅ امکان اندازه‌گیری بدون قطع سیستم: بسیاری از تسترهای تخصصی قابلیت اندازه‌گیری باتری‌های متصل به مدار را دارند. این ویژگی می‌تواند نیاز به توقف فعالیت سیستم UPS را کاهش دهد؛ البته امکان انجام آزمایش در حالت آنلاین باید با مشخصات دستگاه تستر و شرایط سیستم مطابقت داشته باشد.

✅ مدیریت بهتر هزینه‌های نگهداری: با شناسایی باتری‌های مشکوک، می‌توان بررسی‌های تخصصی را روی بخش‌هایی متمرکز کرد که احتمال وجود مشکل در آن‌ها بیشتر است. این کار به اولویت‌بندی سرویس و جلوگیری از تعویض‌های غیرضروری کمک می‌کند.

✅ ایجاد سوابق قابل مقایسه: ثبت نتایج اندازه‌گیری در دوره‌های مختلف، امکان بررسی روند تغییرات هر باتری را فراهم می‌کند. داشتن سابقه منظم از امپدانس باتری‌ها به کارشناسان کمک می‌کند تصمیم‌های نگهداری را بر اساس شواهد دقیق‌تری بگیرند.

مهم‌ترین ارزش این روش برای مجموعه‌های بزرگ باتری، صرفه‌جویی در زمان پایش و شناسایی موارد نیازمند بررسی تخصصی است. بااین‌حال، نتیجه تست امپدانس باید در کنار سایر اطلاعات فنی باتری ارزیابی شود.

انواع دستگاه های تست امپدانس

برای اندازه‌گیری امپدانس باتری از دستگاه‌های تخصصی استفاده می‌شود که معمولاً با نام تستر امپدانس باتری (Battery Impedance Tester) شناخته می‌شوند. این تجهیزات می‌توانند تغییرات امپدانس را اندازه‌گیری کنند و در برخی مدل‌ها، اطلاعات دیگری مانند ولتاژ باتری را نیز نمایش دهند.

دستگاه‌های تست امپدانس از نظر دقت اندازه‌گیری، امکانات ثبت اطلاعات، محدوده ولتاژ و قابلیت تست باتری‌های متصل به سیستم با یکدیگر تفاوت دارند. انتخاب دستگاه مناسب باید بر اساس نوع باتری، مشخصات سیستم و هدف آزمایش انجام شود.

در ادامه، دو نمونه از دستگاه‌های تست باتری شامل Valen RE856 و HIOKI 3554 را معرفی می‌کنیم که در محتوای فعلی مقاله نیز به آن‌ها اشاره شده است.

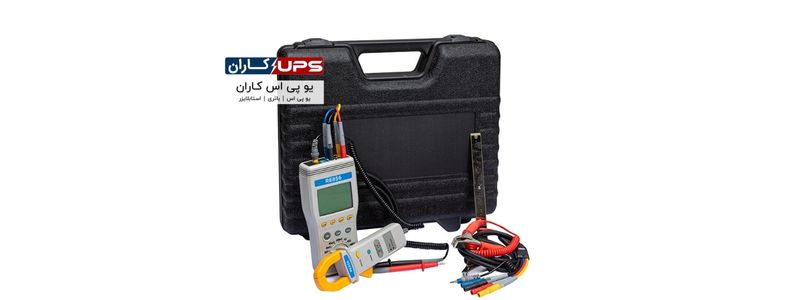

تستر امپدانس Valen RE856

تستر امپدانس Valen RE856

هنگامی که خاموش کردن سیستم برق اضطراری امکان پذیر نیست، امپدانس سنج باتری Valen RE856 طیف وسیعی از باتری ها را بدون نیاز به جدا کردن آنها آزمایش می کند.

Valen RE856 با داشتن نرم‌افزار قابل برنامه‌ریزی می‌تواند براحتی با سیستم باتری شما سازگار شده و به امپدانس‌سنج باتری شما تبدیل شود. این تستر امپدانس دارای یک مقایسه کننده داخلی است که می تواند تا 99 گروه از انواع باتری های مختلف را برای آزمایش و تجزیه و تحلیل ذخیره کند. Valen RE856 دارای یک رابط USB و یک کارت micro SD است که به کاربر اجازه می دهد بصورت نامحدود اطلاعات باتری های یو پی اس را ذخیره کند.



تستر باتری HIOKI 3554

HIOKI 3554 Battery Tester

تستر باتری هیوکی 3554 امکان تست امپدانس باتری را بصورت سریع، قابل اعتماد و عملی را بدون نیاز به قطع کردن سیستم فراهم می کند.
تستر امپدانس باتری هیوکی استانداردی را برای ارزیابی فرسودگی و عمر باقیمانده باتری با دادن تشخیص کامل از طریق تست مقاومت باتری تعیین می کند.

نتیجه‌گیری؛ اهمیت تست امپدانس در بررسی سلامت باتری

تست امپدانس باتری یکی از روش‌های کاربردی برای بررسی سلامت باتری و شناسایی نشانه‌های اولیه فرسودگی است. این آزمایش با اندازه‌گیری امپدانس داخلی و مقایسه نتایج در دوره‌های مختلف، به کارشناسان کمک می‌کند تغییرات غیرعادی را تشخیص دهند و باتری‌های نیازمند بررسی بیشتر را شناسایی کنند.

در سیستم‌های یو پی اس (UPS) و برق اضطراری، انجام منظم این آزمایش می‌تواند به بهبود برنامه نگهداری، کاهش احتمال خرابی پیش‌بینی‌نشده و مدیریت بهتر هزینه‌های سرویس کمک کند. بااین‌حال، نتیجه تست به عواملی مانند دمای باتری، وضعیت شارژ و روش اندازه‌گیری وابسته است و امپدانس بالا به‌تنهایی نشانه قطعی خرابی باتری نیست.

برای ارزیابی دقیق‌تر، بهتر است نتایج تست امپدانس در کنار بررسی ولتاژ، وضعیت ظاهری، سوابق عملکرد و در صورت نیاز تست ظرفیت باتری ارزیابی شوند. در نهایت، استفاده از تجهیزات اندازه‌گیری مناسب و رعایت برنامه نگهداری توصیه‌شده توسط سازنده، به تصمیم‌گیری مطمئن‌تر درباره سرویس یا تعویض باتری کمک می‌کند.
